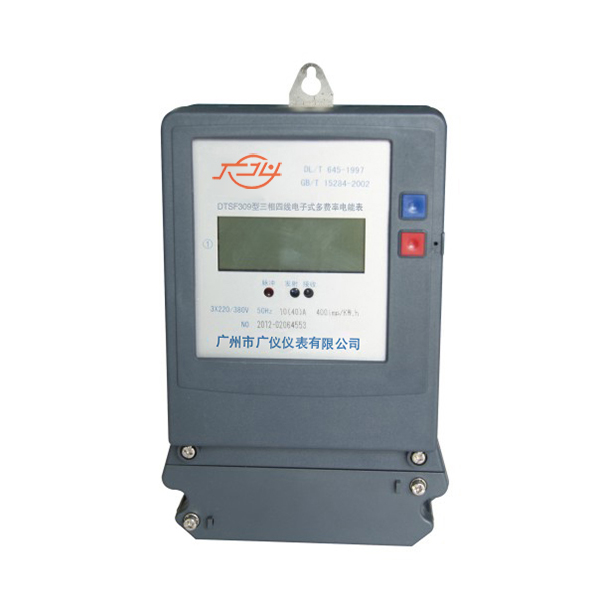

ENDTSF309三相四線復費率電能表
適用范圍
DTSF309型（精度1.0級）三相四線復費率電度表是全電子式電能表，供參比頻率為50HZ的三相四線制電網中分別計量尖、峰、平谷及總電量。產品符合GB/T15284和GB/T17215標準。

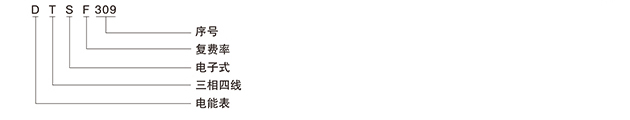

型號及其含義
主要技術參數
1、時鐘日誤差：小于0.5s
2、停電狀態下時鐘維持電流8Ma
3、允許連續停電時間：3年
4、時段投切誤差：小于1Ms
5、紅外通信距離：5m
6、RS-485通信距離：1000m
7、允許RS-485終端數：1-32個
|
型號及名稱 |
精度（級） |
參比電壓（V） |
標定電流（A） |
接線方式 |
裝箱尺寸 |
數量（只） |
|
DTSF309 三相四線復費率 電能表 |
1.0 2.0 |
3×220/380 |
1.5（6） |
互感式 |
|
|
|
5(20)，10(40) 15(60)，20(80),30(100) |
直接式 |
|
||||
|
DTSF309 三相四線復費率 電能表(帶RS485) |
1.0 2.0 |
3×220/380 |
1.5（6） |
互感式 |
|
|
|
5(20)，10(40) 15(60)，20(80),30(100) |
直接式 |
|

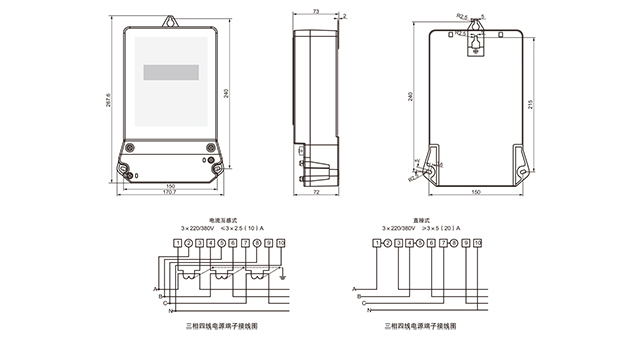

外形尺寸及接線圖
